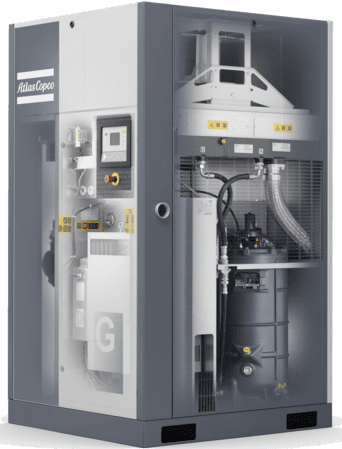

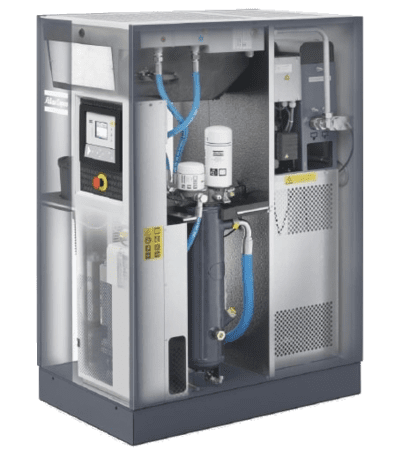

Винтовой компрессор Atlas Copco GA серии VSD+ совершили прорыв в производстве сжатого воздуха путем обновления конструкции винтового компрессора. Инженеры компании изменили размещение винтового блока с электродвигателем, установив его вертикально, что позволило уменьшить габаритные размеры установки. Винтовой компрессор Atlas Copco GA VSD+ оснащен частотным преобразователем NEOS, который позволяет сократить энергопотребление на 50% и обеспечивает долгий и безотказный срок службы компрессора.
Винтовой компрессор серии GA VSD+
Максимальное энергосбережение
• Экономия электроэнергии в среднем 50% по сравнению
с моделями с постоянной частотой вращения.
• Электродвигатель iPM отвечает требованиям
стандартов IE5.
• Разработанные нашей компанией инвертор NEOS и электродвигатель iPM превышают требования стандарта IES2 (EN 50598) к эффективности силового привода.
• Широкий диапазон регулирования производительности.
• Широкий диапазон значений давления: 4–13 бар.
• Запуск под давлением в системе, без сброса сжатого воздуха.
• Встроенный рефрижераторный осушитель.
• Контроллер Elektronikon® Touch.
Двигатель с внутренними постоянными магнитами (iPM)
• Двигатель с масляным охлаждением.
• Оптимальное охлаждение для любой частоты вращения и любых условий окружающей среды.
• Собственная разработка в Бельгии.
• Маслосмазываемый подшипник двигателя: не требует дополнительной смазки, имеет увеличенный срок службы.
• Класс защиты IP66: герметичность.
Новый компрессорный элемент
• Усовершенствованный профиль ротора.
• Снижение потерь давления.
• Оптимизированные впускные и выпускные отверстия.
Прямой привод
• Вертикальная конструкция, меньшее количество деталей.
• Масляное охлаждение, герметичность.
• Нет зубчатых передач или ремней, нет уплотнения вала.
Тип компрессора | Макс. Рабочее давление, бар | Производительность, м3/мин | Уровень шума, дБ | Мощность, кВт | Вес, кг |
GA 7 VSD+ | 5.5 | 0,43-1,31 | 62 | 7.5 | 193 |
GA 7 VSD+ | 7 | 0,42-1,30 | 62 | 7.5 | 193 |
GA 7 VSD+ | 9.5 | 0,41-1,08 | 62 | 7.5 | 193 |
GA 7 VSD+ | 12.5 | 0,44-0,85 | 62 | 7.5 | 193 |
GA 11 VSD+ | 5.5 | 0,44-1,97 | 63 | 11 | 196 |
GA 11 VSD+ | 7 | 0,44-1,95 | 63 | 11 | 196 |
GA 11 VSD+ | 9.5 | 0,42-1,63 | 63 | 11 | 196 |
GA 11 VSD+ | 12.5 | 0,46-1,41 | 63 | 11 | 196 |
GA 15 VSD+ | 5.5 | 0,43-2,54 | 64 | 15 | 199 |
GA 15 VSD+ | 7 | 0,43-2,51 | 64 | 15 | 199 |
GA 15 VSD+ | 9.5 | 0,41-2,13 | 64 | 15 | 199 |
GA 15 VSD+ | 12.5 | 0,44-1,67 | 64 | 15 | 199 |
GA 18 VSD+ | 5.5 | 0,90-3,83 | 67 | 18 | 367 |
GA 18 VSD+ | 7 | 0,89-3,75 | 67 | 18 | 367 |
GA 18 VSD+ | 9.5 | 1,03-3,22 | 67 | 18 | 367 |
GA 18 VSD+ | 12.5 | 0,98-2,61 | 67 | 18 | 367 |
GA 22 VSD+ | 5.5 | 0,92-4,61 | 67 | 22 | 363 |
GA 22 VSD+ | 7 | 0,9-4,51 | 67 | 22 | 363 |
GA 22 VSD+ | 9.5 | 1,04-3,91 | 67 | 22 | 363 |
GA 22 VSD+ | 12.5 | 1,03-3,25 | 67 | 22 | 363 |
GA 26 VSD+ | 5.5 | 0,89-5,15 | 67 | 26 | 373 |
GA 26 VSD+ | 7 | 0,87-5,15 | 67 | 26 | 373 |
GA 26 VSD+ | 9.5 | 1,02-4,7 | 67 | 26 | 373 |
GA 26 VSD+ | 12.5 | 0,98-3,87 | 67 | 26 | 373 |
GA 30 VSD+ | 5.5 | 0,91-5,88 | 67 | 30 | 376 |
GA 30 VSD+ | 7 | 0,90-5,84 | 67 | 30 | 376 |
GA 30 VSD+ | 9.5 | 1,03-5,14 | 67 | 30 | 376 |
GA 30 VSD+ | 12.5 | 1,00-4,32 | 67 | 30 | 376 |
GA 37 VSD+ | 5.5 | 0,92-6,99 | 67 | 37 | 376 |
GA 37 VSD+ | 7 | 0,89-6,9 | 67 | 37 | 376 |
GA 37 VSD+ | 9.5 | 1,03-6,14 | 67 | 37 | 376 |
GA 37 VSD+ | 12.5 | 0,98-5,20 | 67 | 37 | 376 |
